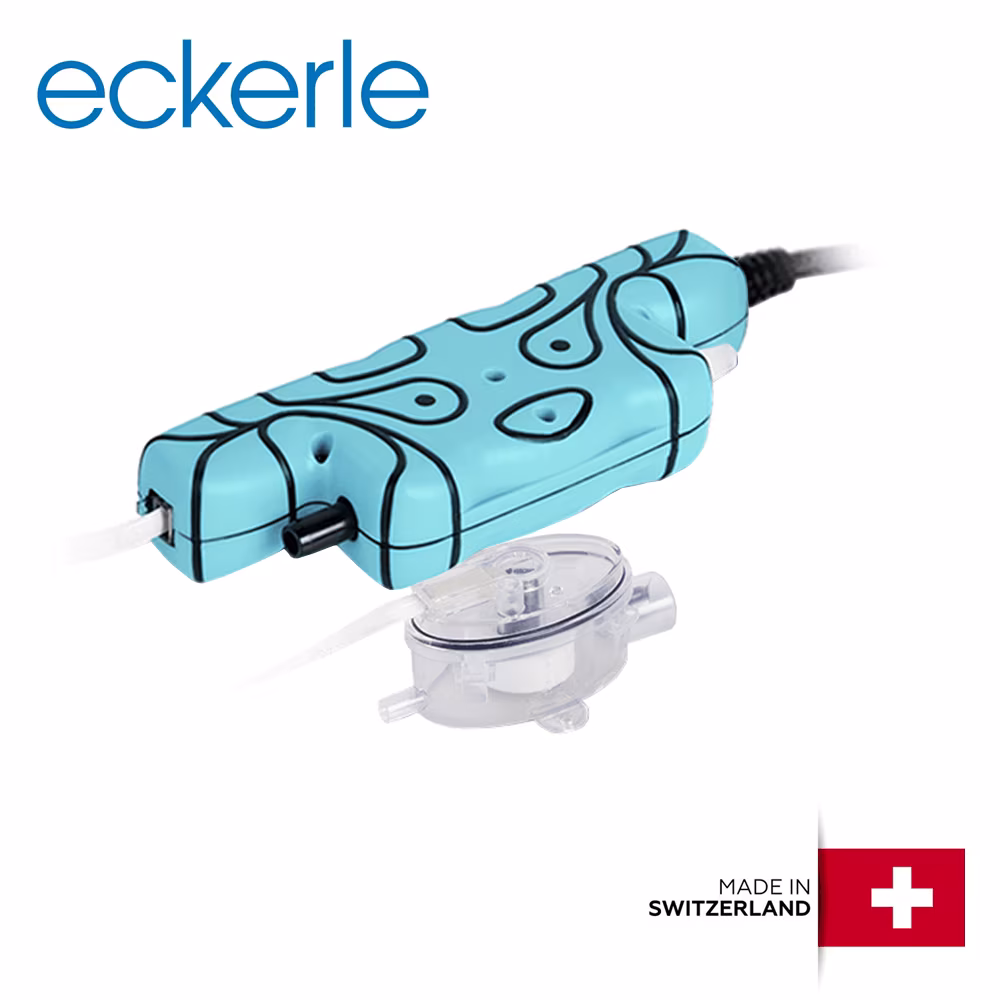

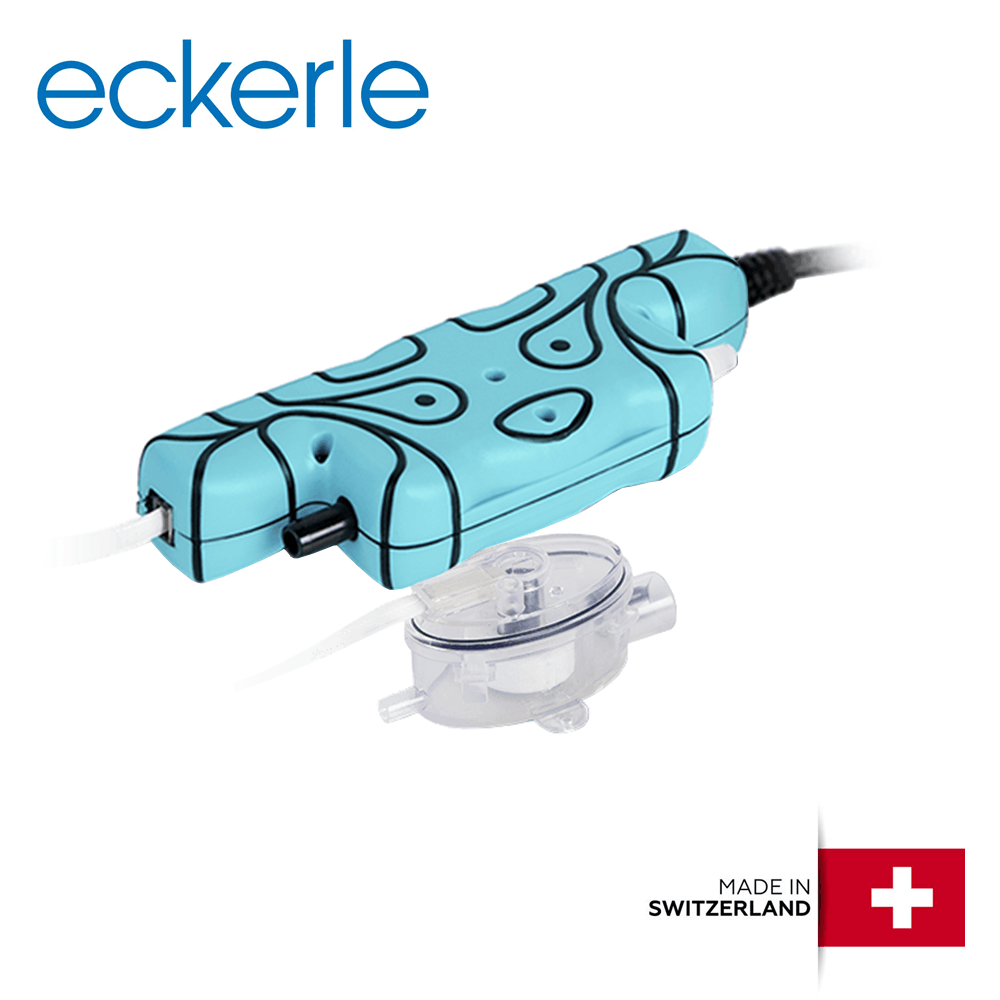

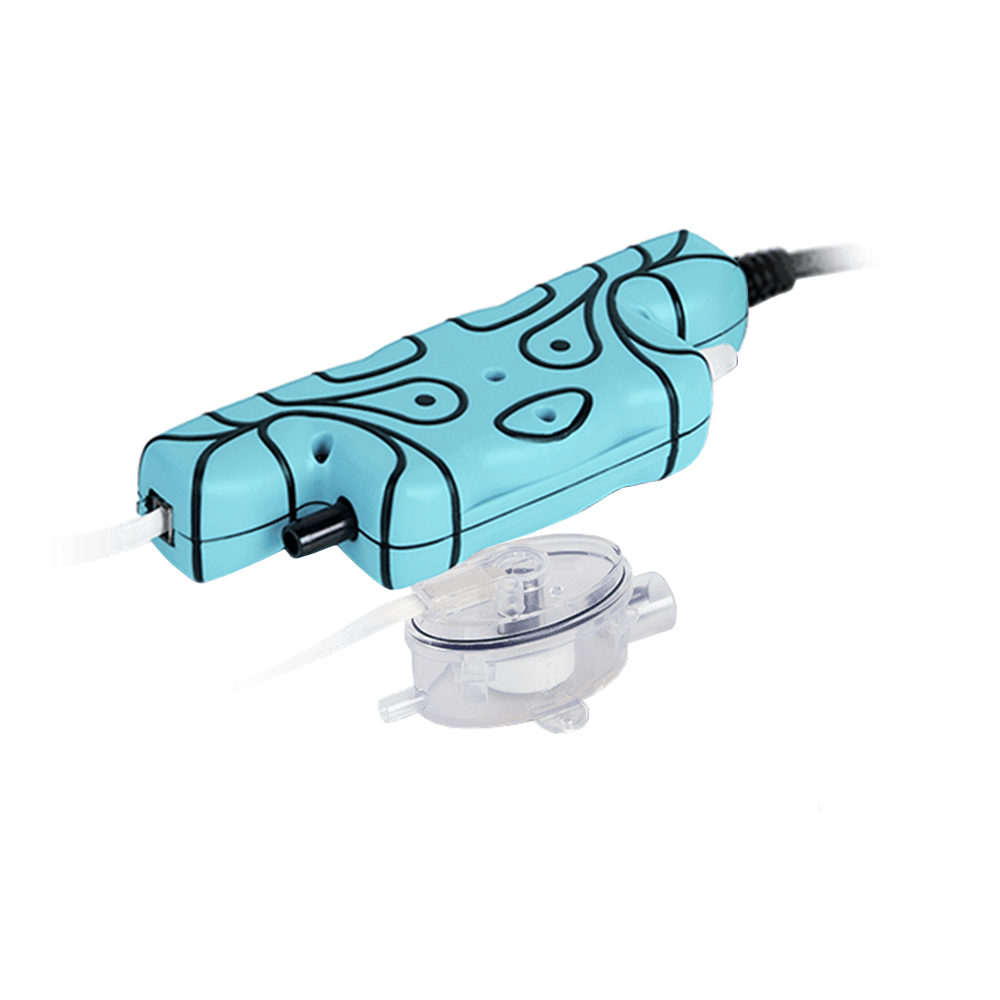

Pompa de condens Gotec Eckerle Tattoo 16, pentru aer conditionat, debit 16 L/h, Hmax 9 m

Pompa de condens Gotec Eckerle Tattoo 16 pentru aer conditionat, debit 16 L/h si Hmax 9 m

Pompa de condens Gotec Eckerle Tattoo 16 este destinata evacuarii apei rezultate in timpul functionarii aparatelor de aer conditionat si poate fi utilizata pentru echipamente cu capacitati de pana la 48000 BTU. Modelul este potrivit pentru instalatiile in care condensul nu poate fi evacuat gravitational si trebuie transportat catre un punct de drenaj situat la o cota superioara sau la distanta de unitatea interioara.

Tattoo 16 combina un debit maxim de 16 l/h cu o inaltime maxima de refulare de pana la 9 m si o functionare foarte silentioasa, cu un nivel sonor declarat de maximum 20 dB(A) la 1 metru. Sistemul este livrat cu accesorii utile pentru montaj, inclusiv placa de fixare multip pozitionala, manson pentru conectarea directa a detectorului la tava de condens si supapa de sens integrata in unitatea pompei.

Detalii importante pentru alegerea pompei de condens

• Destinatie: evacuarea condensului produs de aparatele de aer conditionat.
• Compatibilitate: aparate de aer conditionat cu capacitati de pana la 48000 BTU.
• Debit maxim: 16 l/h.
• Inaltime maxima de refulare: pana la 9 m, conform curbei de performanta.
• Nivel de zgomot: maximum 20 dB(A) la 1 m.
• Aspiratie uscata maxima: pana la 1 m.
• Aspiratie umeda maxima: pana la 2 m.
• Contact alarma: NO/NC, 8 A, 230 V.
• Supapa de sens: integrata in unitatea pompei.

Accesorii pentru montaj si conectare

Pompa Gotec Eckerle Tattoo 16 este livrata cu accesorii concepute pentru adaptarea mai usoara la diferite configuratii de instalare. Placa de montaj poate fi utilizata in mai multe pozitii, iar mansonul inclus permite conectarea directa a detectorului de nivel la tava de colectare a condensului.

Supapa de sens este integrata in unitatea pompei si contribuie la limitarea revenirii apei pe traseul de evacuare dupa oprirea sistemului. Constructia cu pompa si detector separate permite pozitionarea componentelor in functie de spatiul disponibil in zona aparatului de aer conditionat.

Gotec Eckerle Tattoo 16 – pompa silentioasa pentru volume mai mari de condens

In instalatiile de climatizare, condensul trebuie evacuat continuu pentru a preveni acumularea apei in tava unitatii interioare. Atunci cand nu poate fi realizata o scurgere gravitationala directa, Tattoo 16 permite preluarea condensului si transportarea acestuia catre un punct de evacuare amplasat la distanta sau la un nivel superior.

Debitul maxim de 16 l/h si compatibilitatea declarata cu aparate de aer conditionat de pana la 48000 BTU fac acest model potrivit pentru instalatii cu necesar mai ridicat de evacuare a condensului, in limita parametrilor tehnici indicati de producator.

Functionare silentioasa pentru spatii rezidentiale si comerciale

Tattoo 16 are un nivel sonor declarat de maximum 20 dB(A) la distanta de 1 m, fiind conceputa pentru instalatii in care confortul acustic este important. Caracteristica este utila atat in locuinte, cat si in birouri, spatii comerciale, camere de hotel sau alte incaperi unde zgomotul produs de echipamentele auxiliare trebuie mentinut la un nivel redus.

Conform informatiilor producatorului, nivelul de zgomot al sistemului a fost testat de laboratoarele LNE din Paris.

Debit maxim de 16 l/h si refulare pana la 9 metri

Pompa poate evacua un debit maxim de 16 litri de condens pe ora si poate realiza o inaltime maxima de refulare de pana la 9 m. Valoarea efectiva a debitului trebuie corelata cu inaltimea de pompare si cu curba de performanta a echipamentului.

Performanta instalatiei poate fi influentata de diferenta de nivel, lungimea traseului de evacuare, numarul de coturi si rezistenta hidraulica a conductei.

Aspiratie uscata si umeda pentru pozitionare flexibila

Modelul Tattoo 16 permite o aspiratie uscata de pana la 1 m si o aspiratie umeda de pana la 2 m. Aceste valori ofera flexibilitate la pozitionarea pompei fata de detector si fata de punctul in care este colectat condensul.

Configuratia instalatiei trebuie realizata cu respectarea limitelor indicate de producator, astfel incat traseul de aspiratie si cel de refulare sa nu afecteze functionarea corecta a pompei.

Detector de nivel si contact pentru alarma

Sistemul utilizeaza un detector separat pentru monitorizarea nivelului condensului. Cu ajutorul mansonului inclus, detectorul poate fi conectat direct la tava de condens, in functie de configuratia unitatii interioare si de spatiul disponibil pentru montaj.

Pompa este prevazuta cu un contact de alarma NO/NC, dimensionat la 8 A si 230 V. Acesta poate fi integrat in instalatie pentru semnalizarea unei situatii anormale sau pentru comandarea echipamentului de climatizare, conform schemei electrice si instructiunilor Gotec Eckerle.

Caracteristici tehnice principale

• Producator: Gotec Eckerle.
• Model: Tattoo 16.
• Aplicatie: evacuarea condensului pentru aparate de aer conditionat.
• Compatibilitate declarata: aparate de pana la 48000 BTU.
• Debit maxim: 16 l/h.
• Inaltime maxima de refulare: 9 m.
• Aspiratie uscata maxima: 1 m.
• Aspiratie umeda maxima: 2 m.
• Nivel sonor: ≤ 20 dB(A) la 1 m.
• Contact alarma: NO/NC, 8 A, 230 V.
• Dimensiuni unitate pompa: 150 x 54 x 28 mm.
• Dimensiuni detector: 82 x 39 x 39 mm.
• Supapa de sens: integrata in pompa.
• Conexiune: cablu cu 6 conductoare pentru alimentare si alarma, prevazut cu protectie la tractiune.

Recomandari pentru instalare

Pompa trebuie instalata conform instructiunilor Gotec Eckerle, respectand pozitionarea detectorului, sensul conductei de evacuare si limitele maxime de aspiratie si refulare. Traseul trebuie realizat fara strangulari, indoiri excesive sau alte restrictii care pot reduce debitul disponibil.

Inainte de alegerea pompei este recomandata verificarea cantitatii de condens produse de aparatul de aer conditionat, a diferentei de nivel pana la punctul de evacuare si a lungimii totale a traseului.
