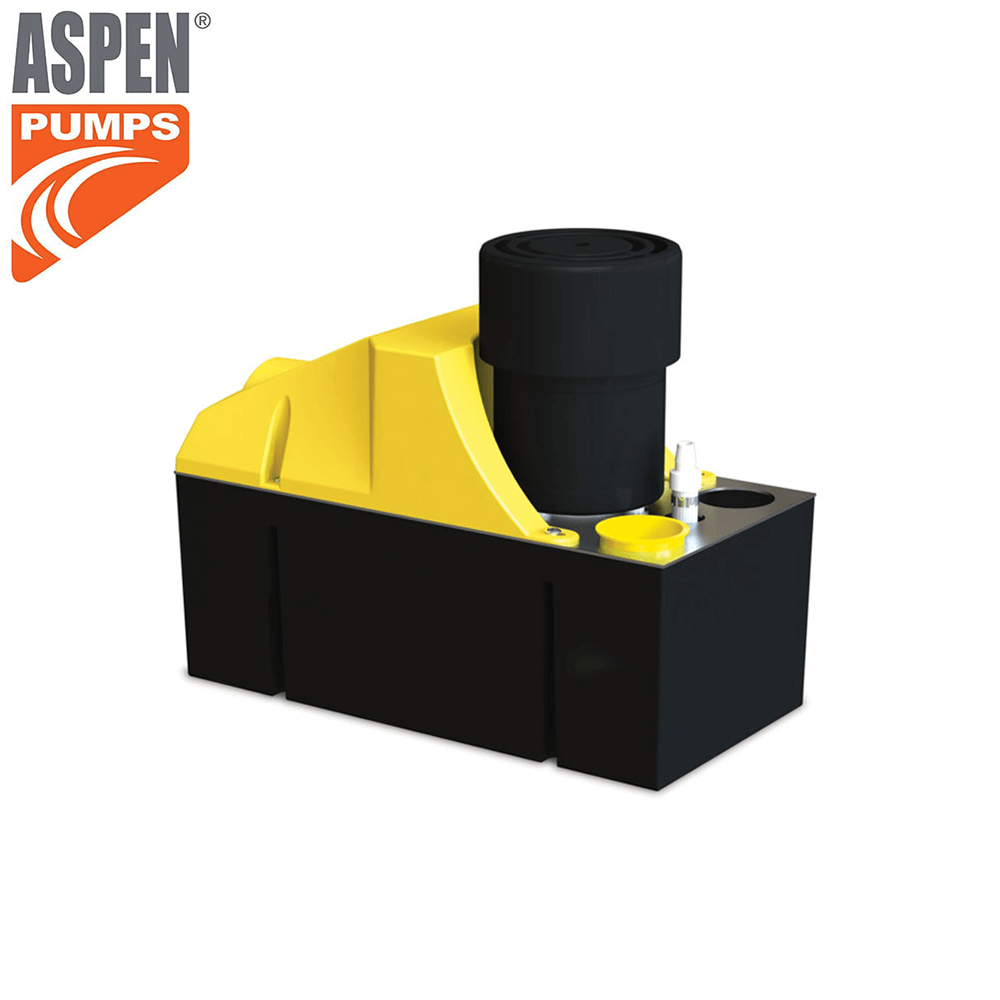

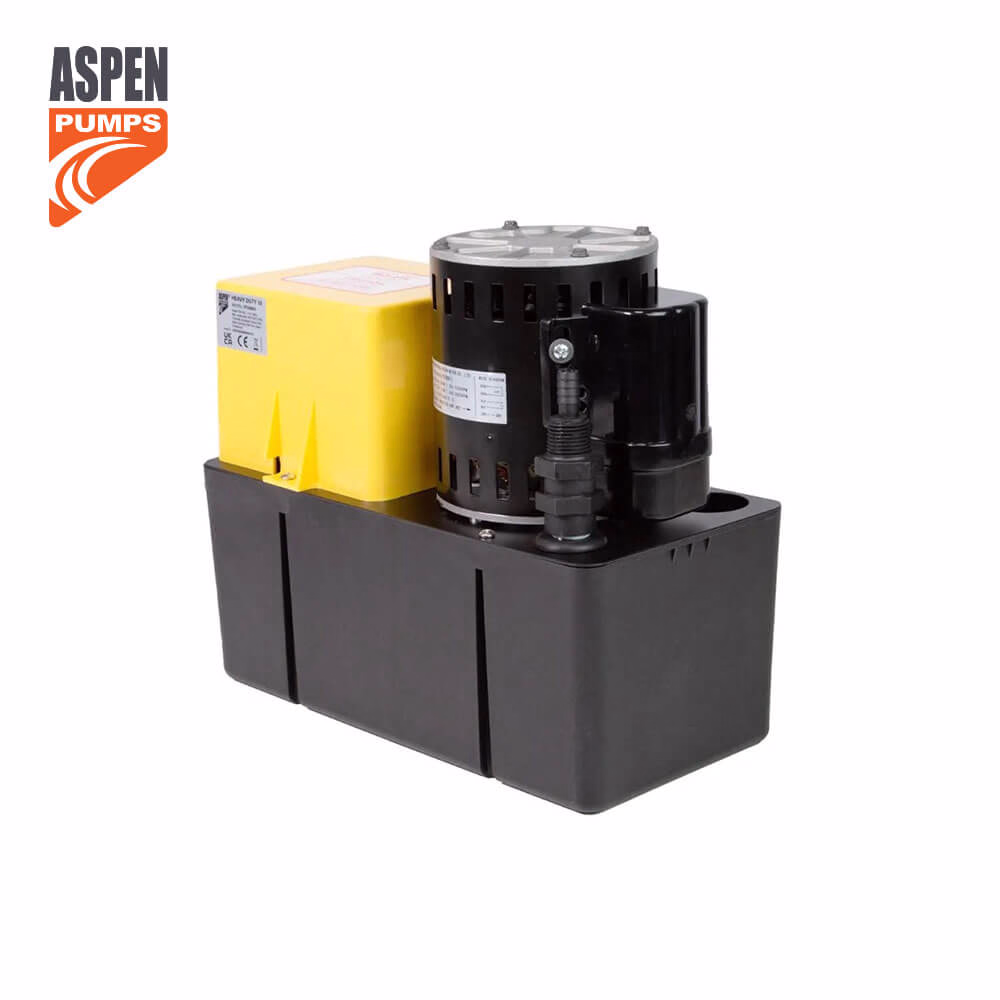

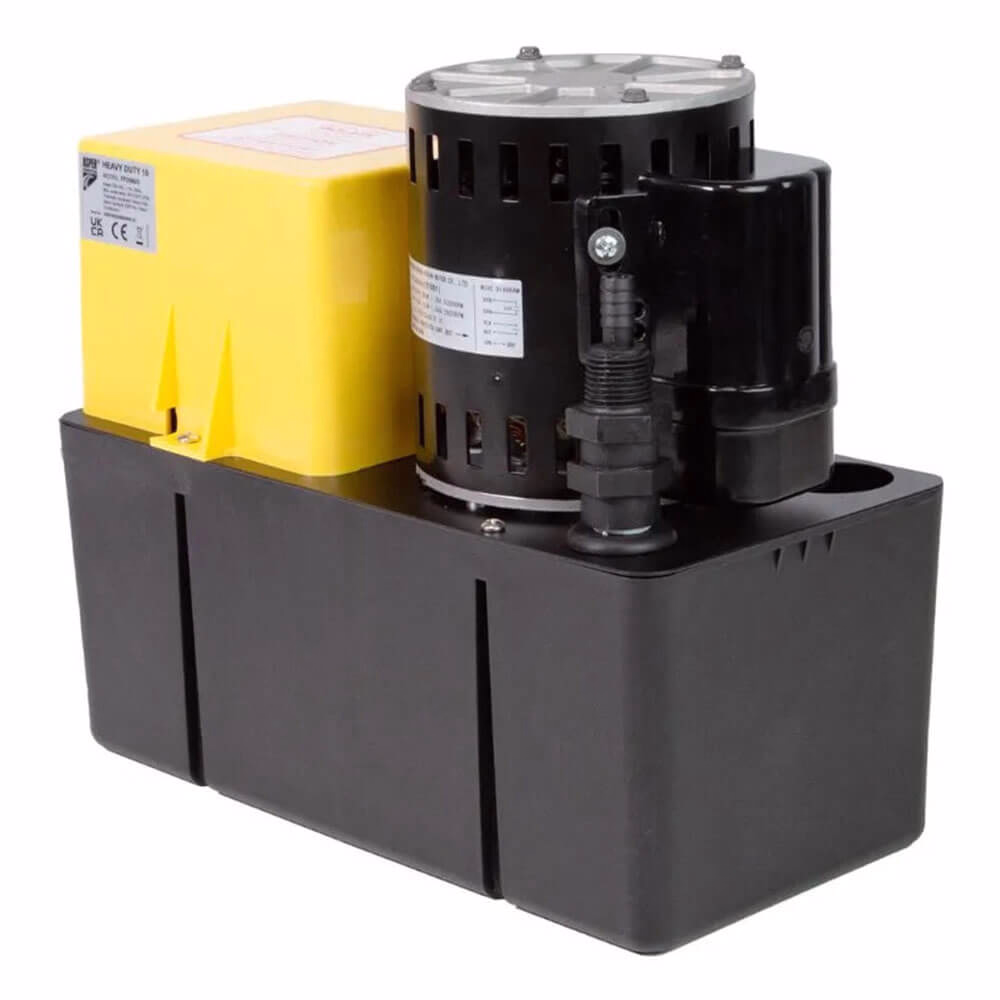

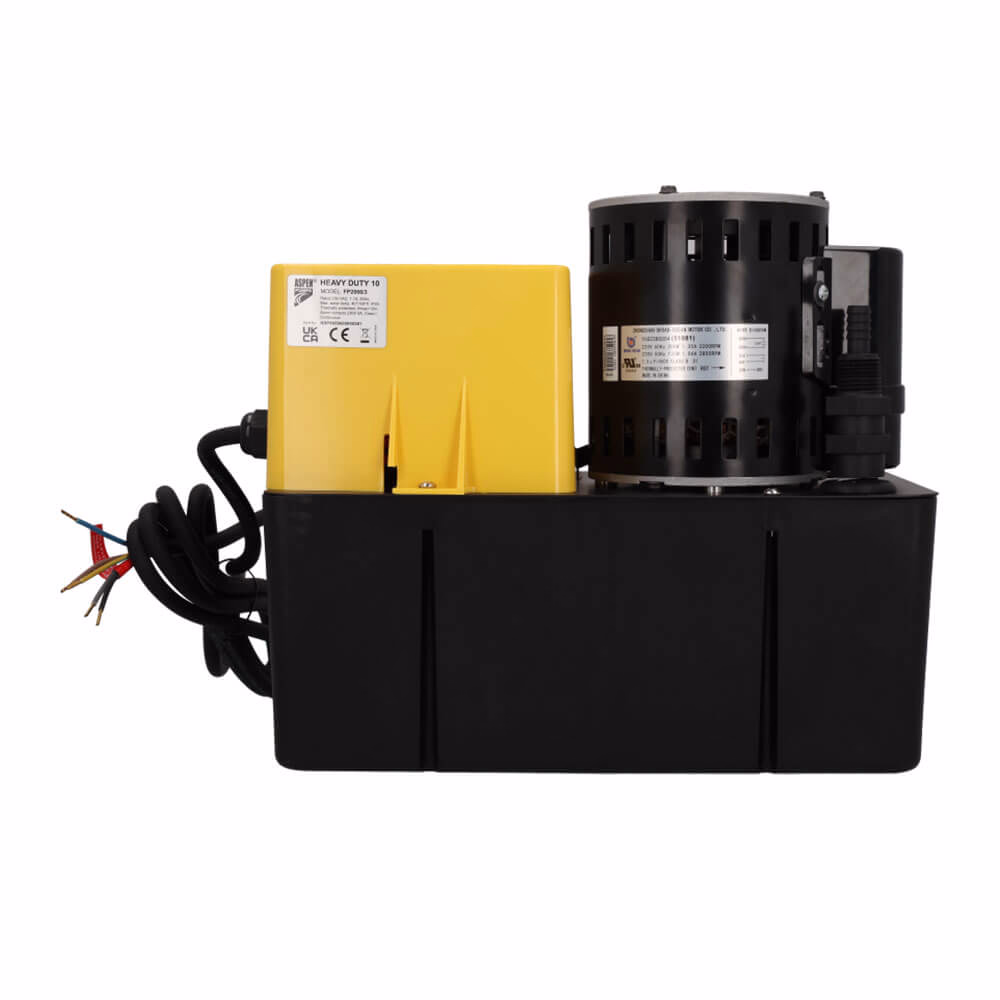

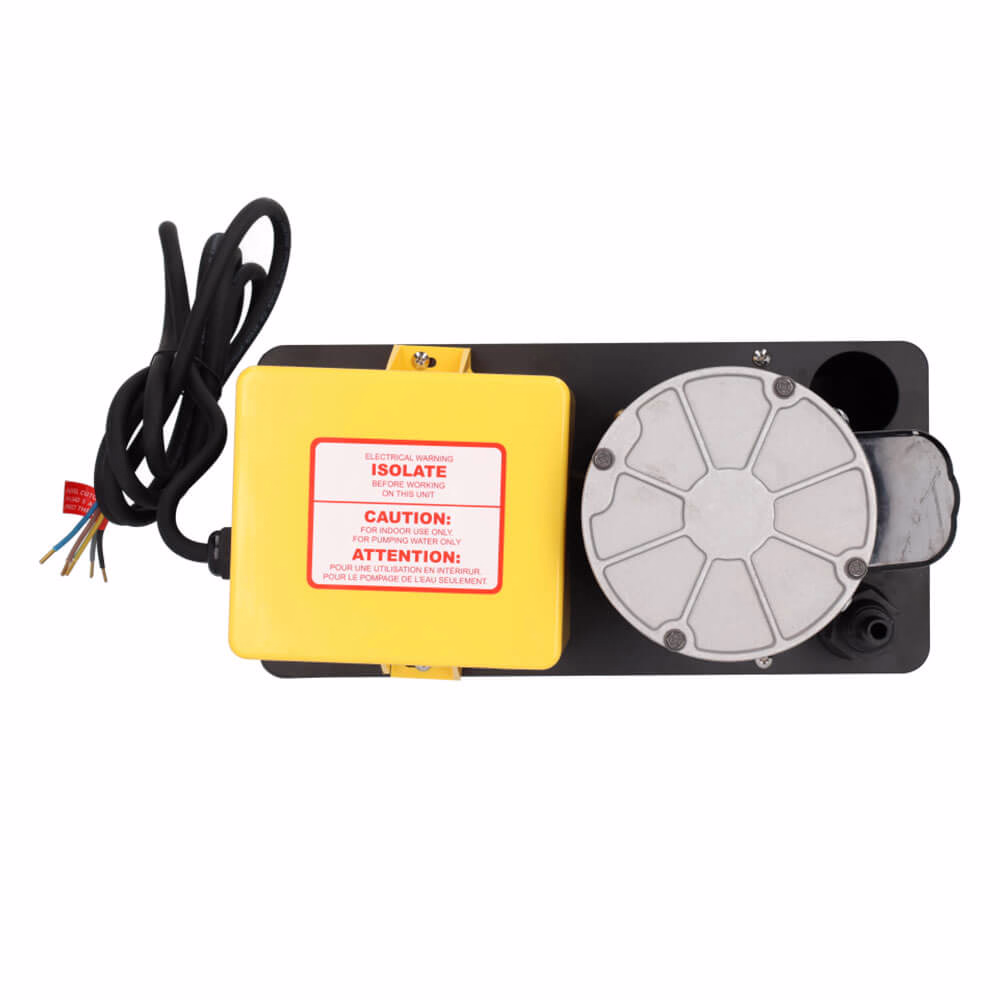

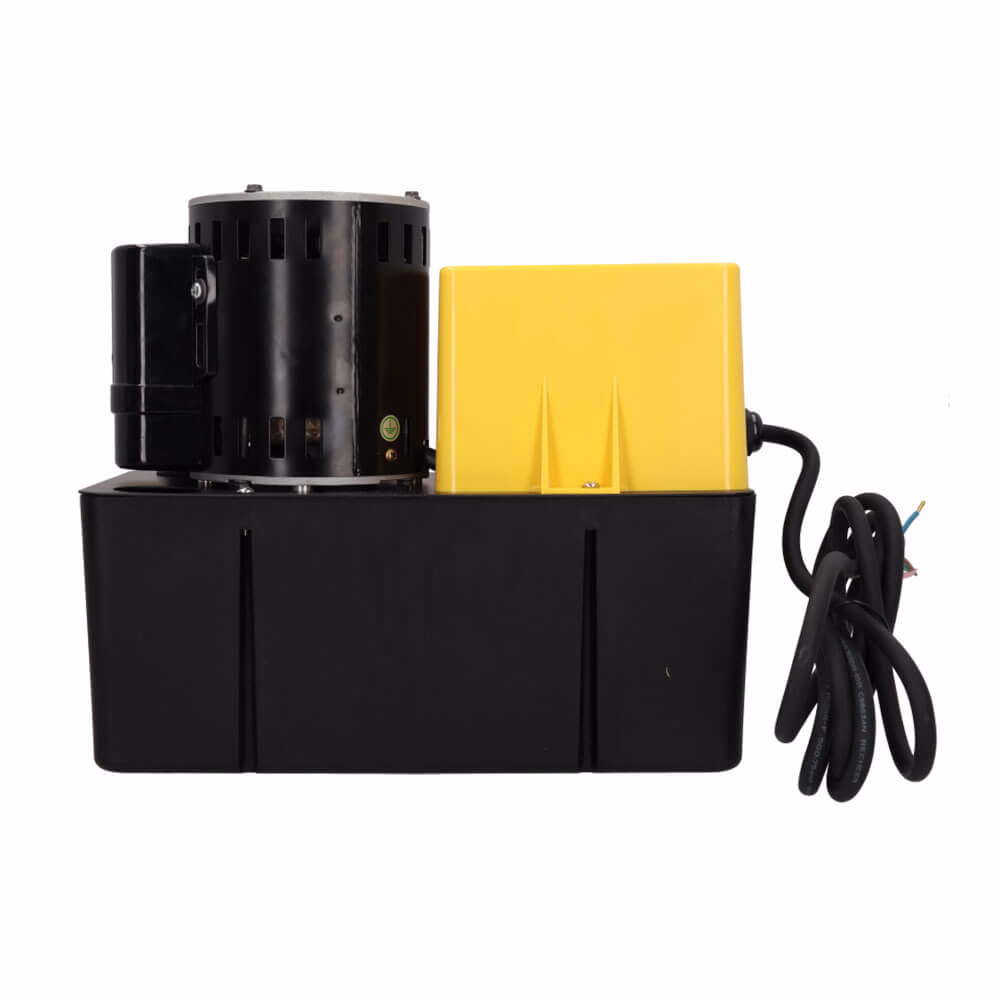

Pompa de condens Aspen Heavy Duty 10, pentru aer conditionat, debit 1070 L/h, Hmax 9 m

Pompa de condens Aspen Heavy Duty 10 pentru aer conditionat, debit 1070 L/h si Hmax 9 m

Pompa de condens Aspen Heavy Duty 10 este destinata instalatiilor HVAC cu necesar ridicat de evacuare a apei, fiind conceputa pentru aplicatii in care se produc volume mari de condens. Cu un debit maxim de 1070 l/h si un rezervor integrat de 4 litri, modelul este potrivit pentru echipamente de climatizare de mare capacitate, unitati de tratare a aerului si dezumidificatoare.

Heavy Duty 10 este construita pentru utilizare intensiva in aplicatii comerciale si industriale si poate functiona in regim continuu. Inaltimea maxima recomandata de refulare este de pana la 9 m, iar la aceasta diferenta de nivel producatorul indica un debit de aproximativ 100 l/h. Pompa include supapa de sens si contact de siguranta pentru nivel ridicat, fiind conceputa pentru instalatii unde fiabilitatea si capacitatea mare de evacuare sunt importante.

Detalii importante pentru alegerea pompei de condens

• Destinatie: evacuarea unor volume mari de condens din instalatii HVAC.
• Debit maxim: 1070 l/h.
• Inaltime maxima recomandata de refulare: pana la 9 m.
• Debit la 9 m refulare: aproximativ 100 l/h.
• Capacitate rezervor: 4 litri.
• Regim de functionare: continuu.
• Compatibilitate declarata: echipamente de climatizare de pana la aproximativ 1460 kW / 4,9 milioane BTU/h.
• Aplicatii: unitati de tratare a aerului, dezumidificatoare si sisteme HVAC de capacitate mare.
• Protectie: contact de siguranta pentru nivel ridicat al condensului.
• Supapa de sens: inclusa pentru limitarea revenirii apei in rezervor.

Aplicatii pentru volume mari de condens

Aspen Heavy Duty 10 este dezvoltata pentru instalatii unde cantitatea de apa produsa depaseste semnificativ debitul pompelor compacte utilizate la aparatele split obisnuite. Constructia cu rezervor de 4 litri permite colectarea condensului si evacuarea acestuia cu un debit ridicat catre punctul de drenaj.

• Unitati de tratare a aerului – AHU.
• Dezumidificatoare de capacitate mare.
• Sisteme comerciale de climatizare.
• Instalatii HVAC industriale.
• Echipamente care produc volume mari de condens.

Aspen Heavy Duty 10 – pompa cu rezervor pentru instalatii HVAC de mare capacitate

Heavy Duty 10 face parte din gama Aspen destinata aplicatiilor solicitante, unde sunt necesare debit ridicat, constructie robusta si functionare fiabila pe perioade lungi. Pompa este conceputa pentru mediile comerciale si industriale si poate functiona continuu in limitele parametrilor specificati de producator.

Debitul maxim de 1070 l/h permite evacuarea rapida a condensului acumulat, in timp ce rezervorul de 4 litri ofera o capacitate tampon adecvata instalatiilor care produc cantitati mari de apa.

Debit maxim de 1070 l/h pentru aplicatii solicitante

Aspen Heavy Duty 10 poate evacua un debit maxim de 1070 litri de condens pe ora in conditiile corespunzatoare punctului de debit maxim. Acest nivel de performanta diferentiaza modelul de pompele mini utilizate pentru aparatele individuale de aer conditionat.

Debitul disponibil scade pe masura ce creste inaltimea de pompare, astfel incat dimensionarea instalatiei trebuie realizata in functie de curba de performanta Aspen si de diferenta reala de nivel pana la punctul de evacuare.

Refulare recomandata pana la 9 metri

Inaltimea maxima recomandata de refulare pentru Heavy Duty 10 este de 9 m. La aceasta diferenta de nivel, Aspen indica un debit de aproximativ 100 l/h, ceea ce permite evaluarea mai corecta a pompei pentru instalatiile cu evacuare la cota superioara.

Performanta reala poate fi influentata de lungimea conductei, diametrul traseului, numarul de coturi si alte pierderi de sarcina existente in instalatie.

Rezervor integrat de 4 litri

Pompa este prevazuta cu un rezervor de 4 litri, conceput pentru colectarea condensului inainte de evacuare. Capacitatea mare a rezervorului este utila in instalatiile unde apa poate fi produsa intr-un ritm ridicat sau neuniform.

Sistemul de nivel comanda functionarea pompei in functie de cantitatea de apa acumulata, iar contactul de siguranta pentru nivel ridicat poate fi utilizat pentru protectia instalatiei in cazul unei situatii anormale.

Supapa de sens pentru limitarea refluxului

Heavy Duty 10 este prevazuta cu supapa de sens, care contribuie la impiedicarea revenirii condensului din conducta de refulare inapoi in rezervor dupa oprirea pompei.

Aceasta functie este importanta in special in instalatiile cu diferente mari de nivel, unde coloana de apa din conducta de evacuare poate exercita presiune asupra sistemului dupa oprirea pompei.

Functionare continua pentru instalatii comerciale si industriale

Modelul Heavy Duty 10 este dimensionat pentru regim de functionare continuu, caracteristica importanta pentru echipamentele HVAC care pot produce condens pe perioade indelungate.

Constructia este destinata mediilor comerciale si industriale, unde pompa trebuie sa poata gestiona debite ridicate si cicluri repetate de evacuare fara interventii frecvente.

Contact de siguranta pentru nivel ridicat

Pompa dispune de un contact de siguranta normal inchis, dimensionat la 5 A. Acesta poate fi integrat in circuitul echipamentului HVAC pentru oprirea sau semnalizarea instalatiei atunci cand condensul atinge un nivel anormal de ridicat.

Integrarea contactului trebuie realizata conform schemei electrice si instructiunilor Aspen.

Caracteristici tehnice principale

• Producator: Aspen Pumps.
• Model: Heavy Duty 10.
• Aplicatie: evacuarea condensului din instalatii HVAC cu debit ridicat.
• Debit maxim: 1070 l/h.
• Inaltime maxima recomandata de refulare: 9 m.
• Debit la 9 m refulare: aproximativ 100 l/h.
• Capacitate rezervor: 4 l.
• Nivel sonor: 64 dB(A) la 1 m.
• Capacitate maxima declarata a echipamentului: aproximativ 1460 kW / 4,9 milioane BTU/h.
• Alimentare: 230 V AC, 50 Hz.
• Curent nominal: aproximativ 1,1 A.
• Regim de functionare: continuu.
• Clasa electrica: I.
• Temperatura ambientala maxima: 40°C.
• Temperatura maxima a apei: 40°C.
• Racord intrare: aproximativ 40 mm.
• Racord iesire: aproximativ 10 mm.
• Grad de protectie: IP20.
• Contact de siguranta: 5 A, normal inchis.
• Supapa de sens: inclusa.
• Dimensiuni: aproximativ 305 x 152 x 270 mm.
• Greutate: aproximativ 5,2 kg.

Ce contine pachetul Aspen Heavy Duty 10

• Pompa Aspen Heavy Duty 10 cu rezervor integrat.

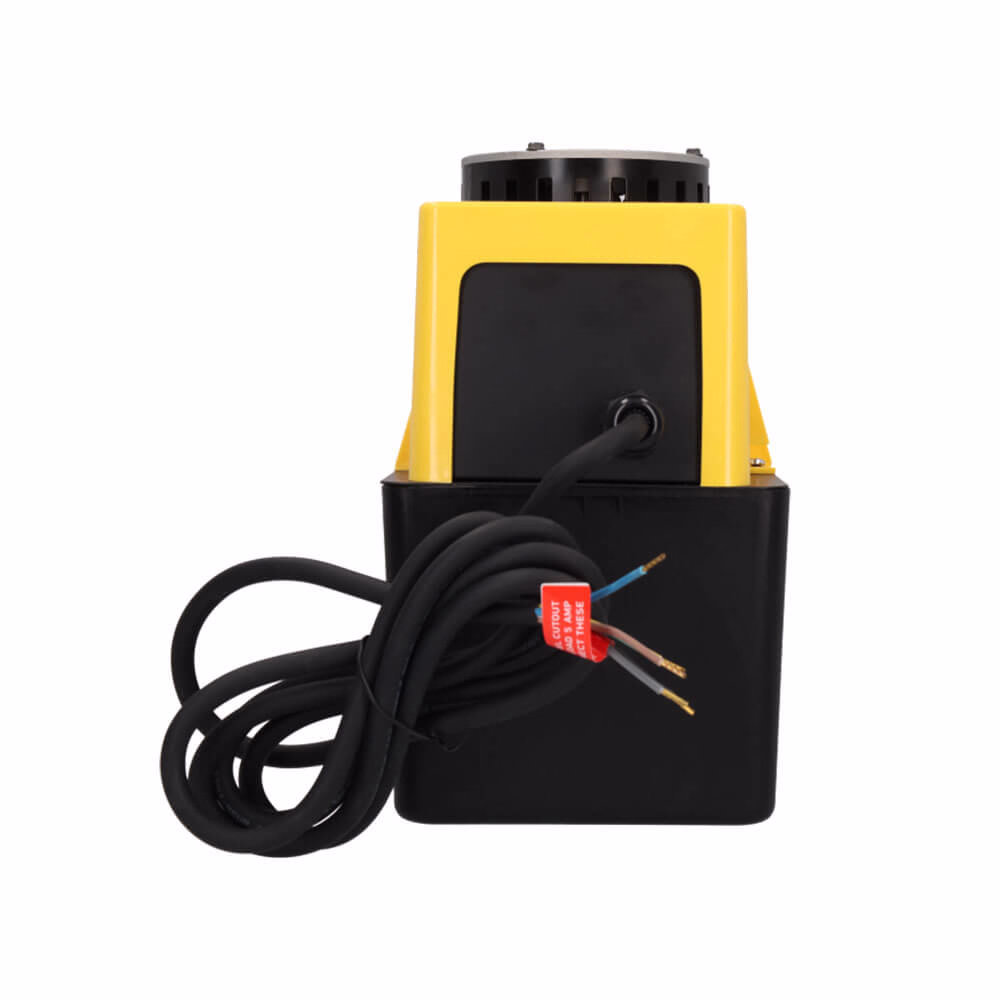

• Cablu de alimentare cablat cu lungimea de 2 m.
• Manual de instalare.

Recomandari pentru instalare

Aspen Heavy Duty 10 trebuie montata pe o suprafata stabila si instalata conform instructiunilor producatorului. Conducta de evacuare trebuie dimensionata astfel incat sa poata transporta debitul necesar fara strangulari, contrapresiuni excesive sau alte restrictii care pot afecta performanta pompei.

Inainte de alegerea modelului trebuie verificata cantitatea maxima de condens produsa de instalatie, diferenta de nivel pana la punctul de evacuare si debitul disponibil pe curba de performanta la aceasta inaltime. Pentru aplicatiile cu volume foarte mari de apa este importanta si verificarea periodica a rezervorului, a supapei de sens si a sistemului de siguranta.
