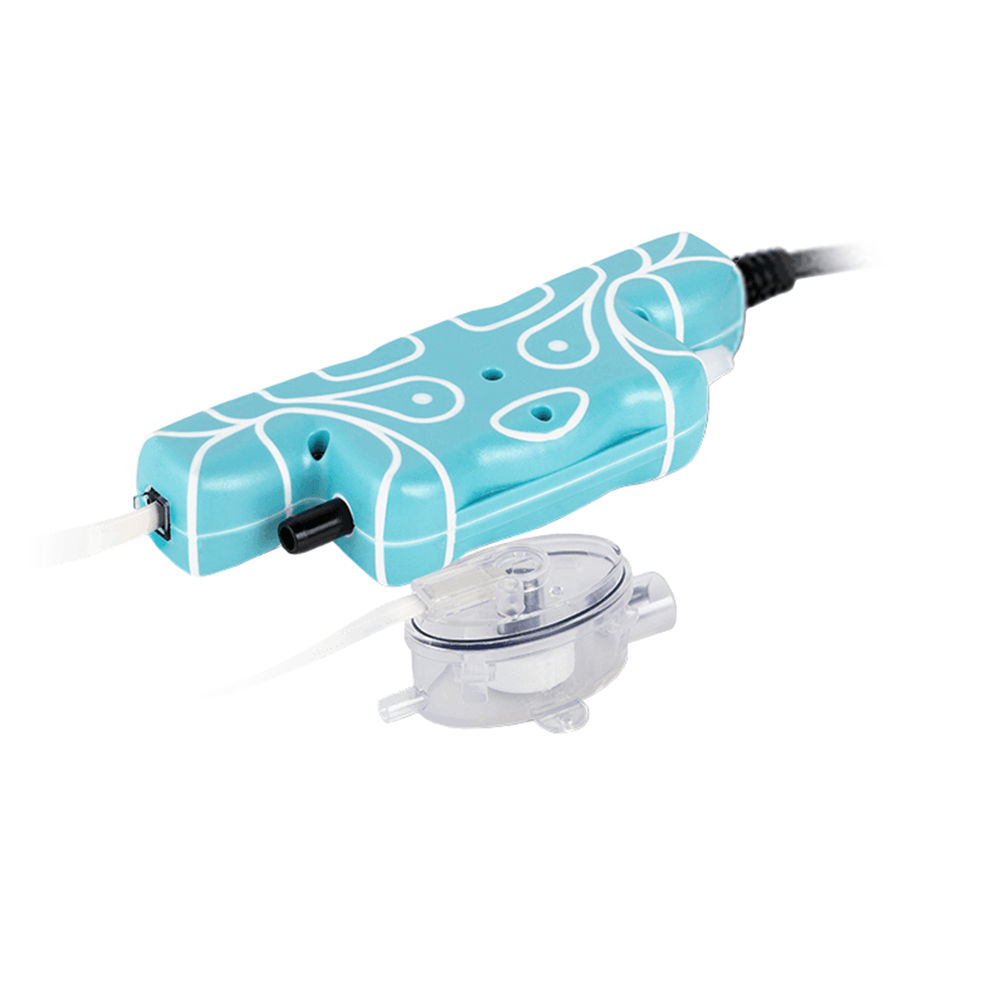

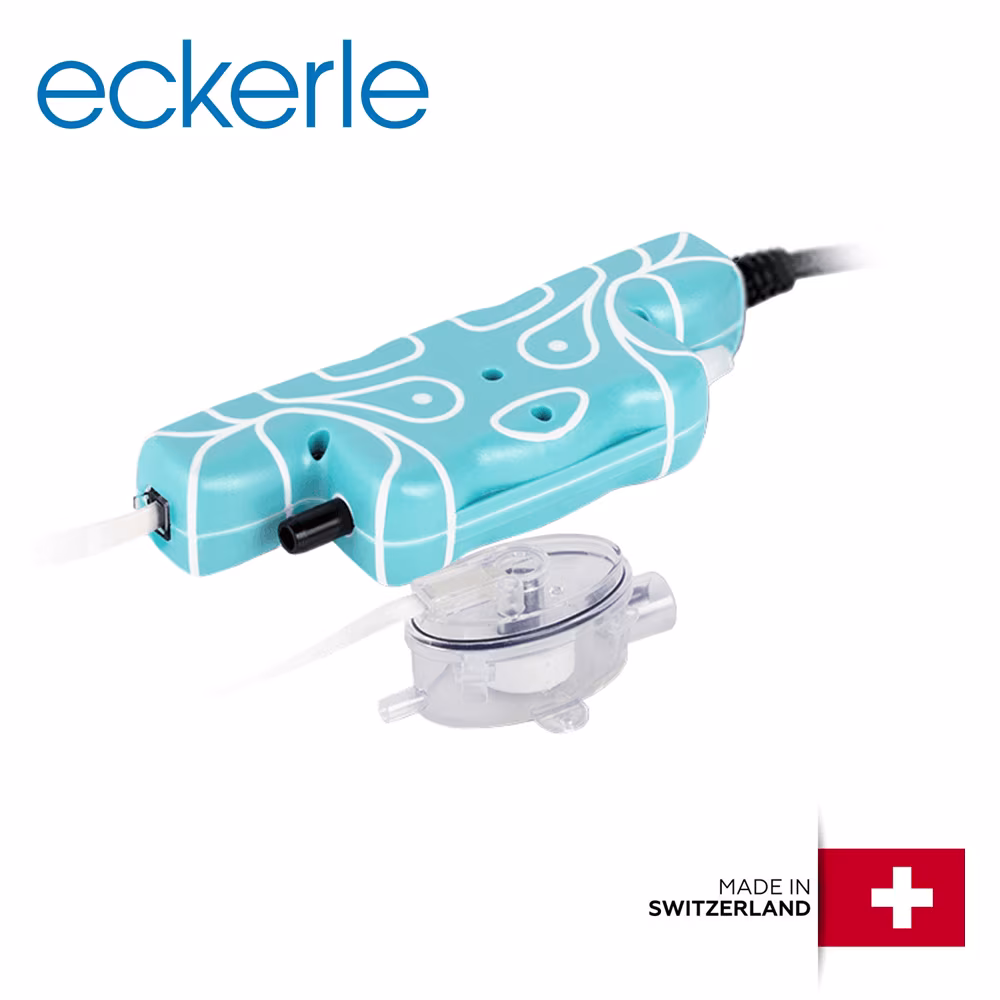

Pompa de condens Gotec Eckerle Tattoo 5, pentru aer conditionat, debit 5 L/h, Hmax 8 m

Pompa de condens Gotec Eckerle Tattoo 5 pentru aer conditionat, debit 5 L/h si Hmax 8 m

Pompa de condens Gotec Eckerle Tattoo 5 este destinata evacuarii apei rezultate in timpul functionarii aparatelor de aer conditionat si poate fi utilizata pentru echipamente cu capacitati de pana la 12000 BTU. Modelul este potrivit pentru instalatiile in care condensul nu poate fi evacuat gravitational si trebuie transportat catre un punct de drenaj aflat la distanta sau la un nivel superior fata de unitatea interioara.

Tattoo 5 se remarca prin functionarea foarte silentioasa, cu un nivel sonor declarat de 16,4 dB(A) la 1 metru. Pompa are un debit maxim de 5 l/h si poate realiza o inaltime maxima de refulare de pana la 8 m, conform curbei de performanta. Sistemul este livrat cu accesorii utile pentru montaj, inclusiv placa de fixare multip pozitionala, manson pentru conectarea directa a detectorului la tava de condens si supapa de sens integrata in pompa.

Detalii importante pentru alegerea pompei de condens

• Destinatie: evacuarea condensului produs de aparatele de aer conditionat.
• Compatibilitate: aparate de aer conditionat cu capacitati de pana la 12000 BTU.
• Debit maxim: 5 l/h.
• Inaltime maxima de refulare: pana la 8 m, conform curbei de performanta.
• Nivel de zgomot: 16,4 dB(A) la 1 m.
• Aspiratie uscata maxima: pana la 1 m.
• Aspiratie umeda maxima: pana la 2 m.
• Contact alarma: NO/NC, 8 A, 230 V.
• Supapa de sens: integrata in unitatea pompei.

Accesorii pentru montaj si conectare

Pompa Gotec Eckerle Tattoo 5 este livrata cu accesorii concepute pentru adaptarea mai usoara la diferite configuratii de instalare. Placa de montaj permite fixarea in mai multe pozitii, iar mansonul inclus poate fi utilizat pentru conectarea directa a detectorului de nivel la tava de colectare a condensului.

Supapa de sens este integrata in unitatea pompei si contribuie la limitarea revenirii apei pe traseul de evacuare dupa oprirea sistemului. Constructia cu pompa si detector separate permite pozitionarea componentelor in functie de spatiul disponibil in zona unitatii interioare.

Gotec Eckerle Tattoo 5 – pompa compacta si foarte silentioasa pentru aparate de pana la 12000 BTU

In instalatiile de climatizare, condensul produs in timpul functionarii trebuie evacuat in conditii controlate. Atunci cand nu poate fi realizata o scurgere gravitationala directa, Tattoo 5 permite preluarea apei si transportarea acesteia catre un punct de evacuare amplasat la distanta sau la un nivel superior.

Debitul maxim de 5 l/h si compatibilitatea declarata cu aparate de aer conditionat de pana la 12000 BTU fac acest model potrivit pentru instalatii rezidentiale sau comerciale de capacitate redusa, in limita parametrilor tehnici indicati de producator.

Functionare foarte silentioasa

Unul dintre principalele avantaje ale modelului Tattoo 5 este nivelul redus de zgomot. Valoarea declarata de 16,4 dB(A) la distanta de 1 m permite utilizarea pompei in spatii in care confortul acustic este important, precum dormitoare, birouri, camere de hotel sau alte incaperi climatizate.

Conform informatiilor producatorului, nivelul sonor al sistemului a fost testat de laboratoarele LNE din Paris.

Debit maxim de 5 l/h si refulare pana la 8 metri

Pompa poate evacua un debit maxim de 5 litri de condens pe ora si poate realiza o inaltime maxima de refulare de pana la 8 m. Valoarea efectiva a debitului trebuie corelata cu inaltimea de pompare si cu curba de performanta a echipamentului.

Performanta sistemului poate fi influentata de diferenta de nivel, lungimea traseului de evacuare, numarul de schimbari de directie si rezistenta hidraulica a conductei.

Aspiratie uscata si umeda pentru pozitionare flexibila

Tattoo 5 permite o aspiratie uscata de pana la 1 m si o aspiratie umeda de pana la 2 m. Aceste valori ofera flexibilitate la pozitionarea pompei fata de detectorul de nivel si fata de punctul in care este colectat condensul.

Configuratia trebuie realizata cu respectarea limitelor indicate de producator, astfel incat traseul de aspiratie si cel de refulare sa nu afecteze functionarea corecta a pompei.

Detector de nivel si contact pentru alarma

Sistemul utilizeaza un detector separat pentru monitorizarea nivelului condensului. Cu ajutorul mansonului inclus, detectorul poate fi conectat direct la tava de condens, in functie de configuratia aparatului si de spatiul disponibil pentru montaj.

Pompa este prevazuta cu un contact de alarma NO/NC, dimensionat la 8 A si 230 V. Acesta poate fi integrat in instalatie pentru semnalizarea unei situatii anormale sau pentru comandarea echipamentului de climatizare, conform schemei electrice si instructiunilor Gotec Eckerle.

Caracteristici tehnice principale

• Producator: Gotec Eckerle.
• Model: Tattoo 5.
• Aplicatie: evacuarea condensului pentru aparate de aer conditionat.
• Compatibilitate declarata: aparate de pana la 12000 BTU.
• Debit maxim: 5 l/h.
• Inaltime maxima de refulare: 8 m.
• Aspiratie uscata maxima: 1 m.
• Aspiratie umeda maxima: 2 m.
• Nivel sonor: 16,4 dB(A) la 1 m.
• Contact alarma: NO/NC, 8 A, 230 V.
• Dimensiuni unitate pompa: 150 x 54 x 28 mm.
• Dimensiuni detector: 82 x 39 x 39 mm.
• Supapa de sens: integrata in pompa.
• Conexiune: cablu cu 6 conductoare pentru alimentare si alarma, prevazut cu protectie la tractiune.

Recomandari pentru instalare

Pompa trebuie instalata conform instructiunilor Gotec Eckerle, respectand pozitionarea detectorului, sensul conductei de evacuare si limitele maxime de aspiratie si refulare. Traseul trebuie realizat fara strangulari, indoiri excesive sau alte restrictii care pot reduce debitul disponibil.

Inainte de alegerea pompei este recomandata verificarea cantitatii de condens produse de aparatul de aer conditionat, a diferentei de nivel pana la punctul de evacuare si a lungimii totale a traseului.
